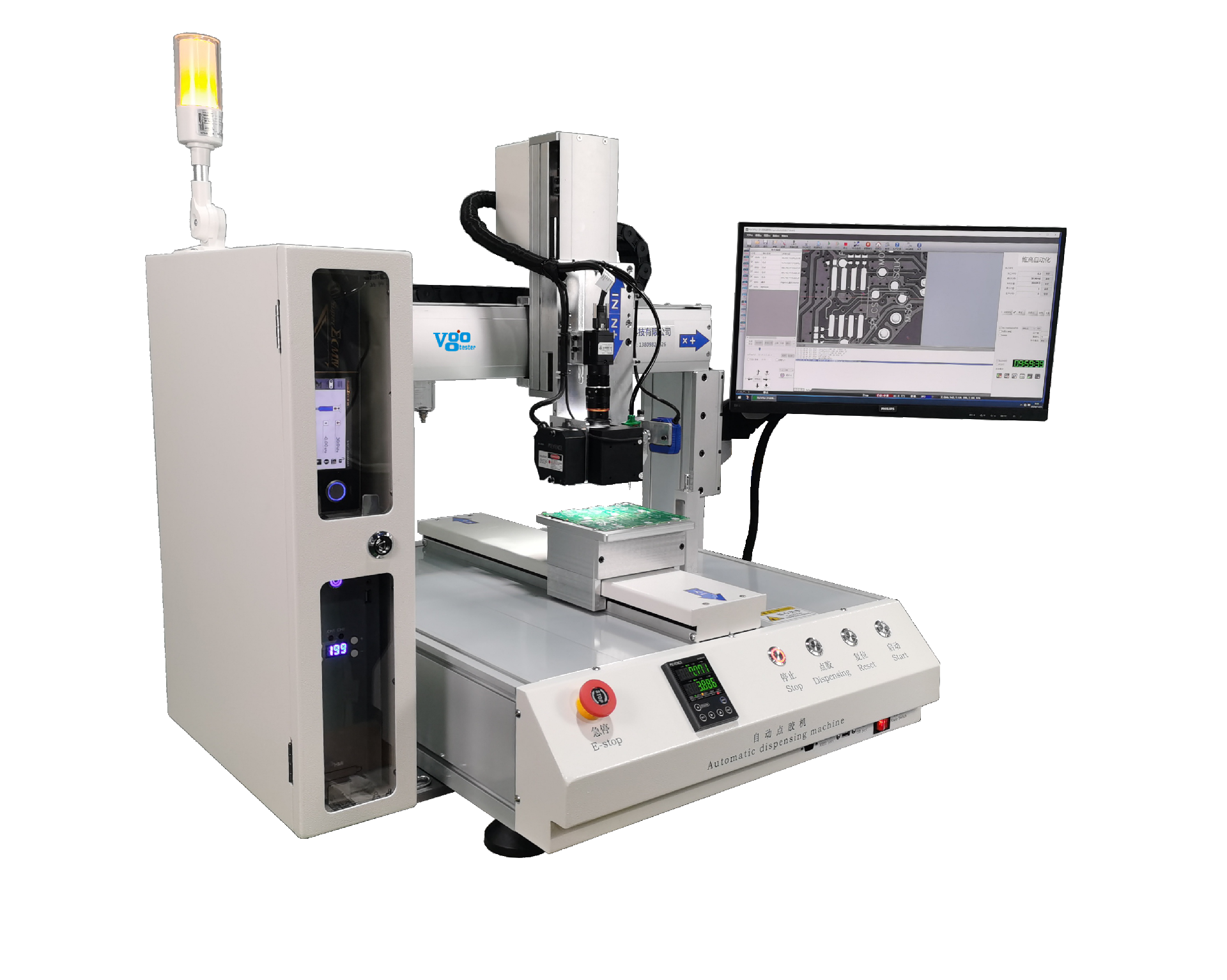

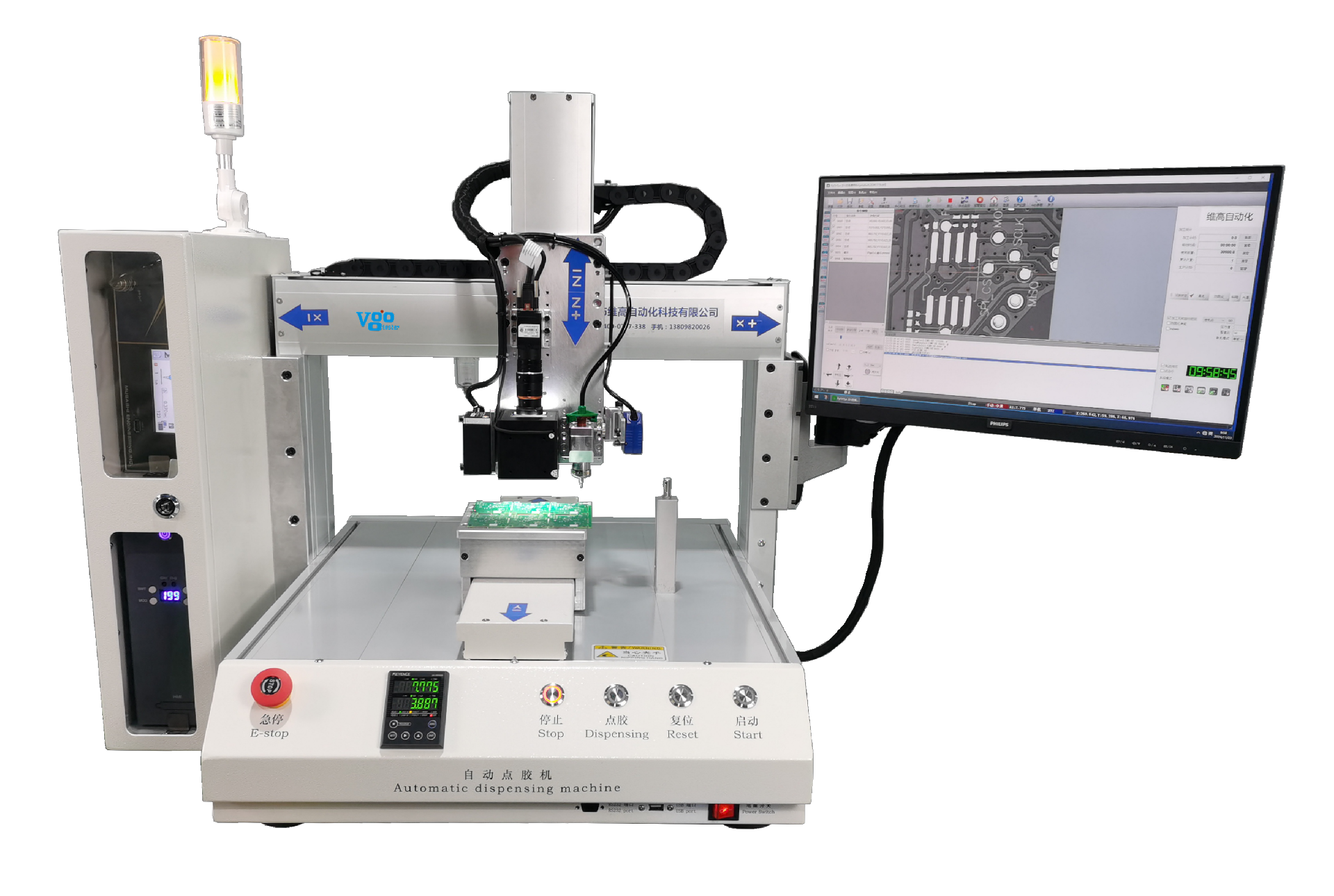

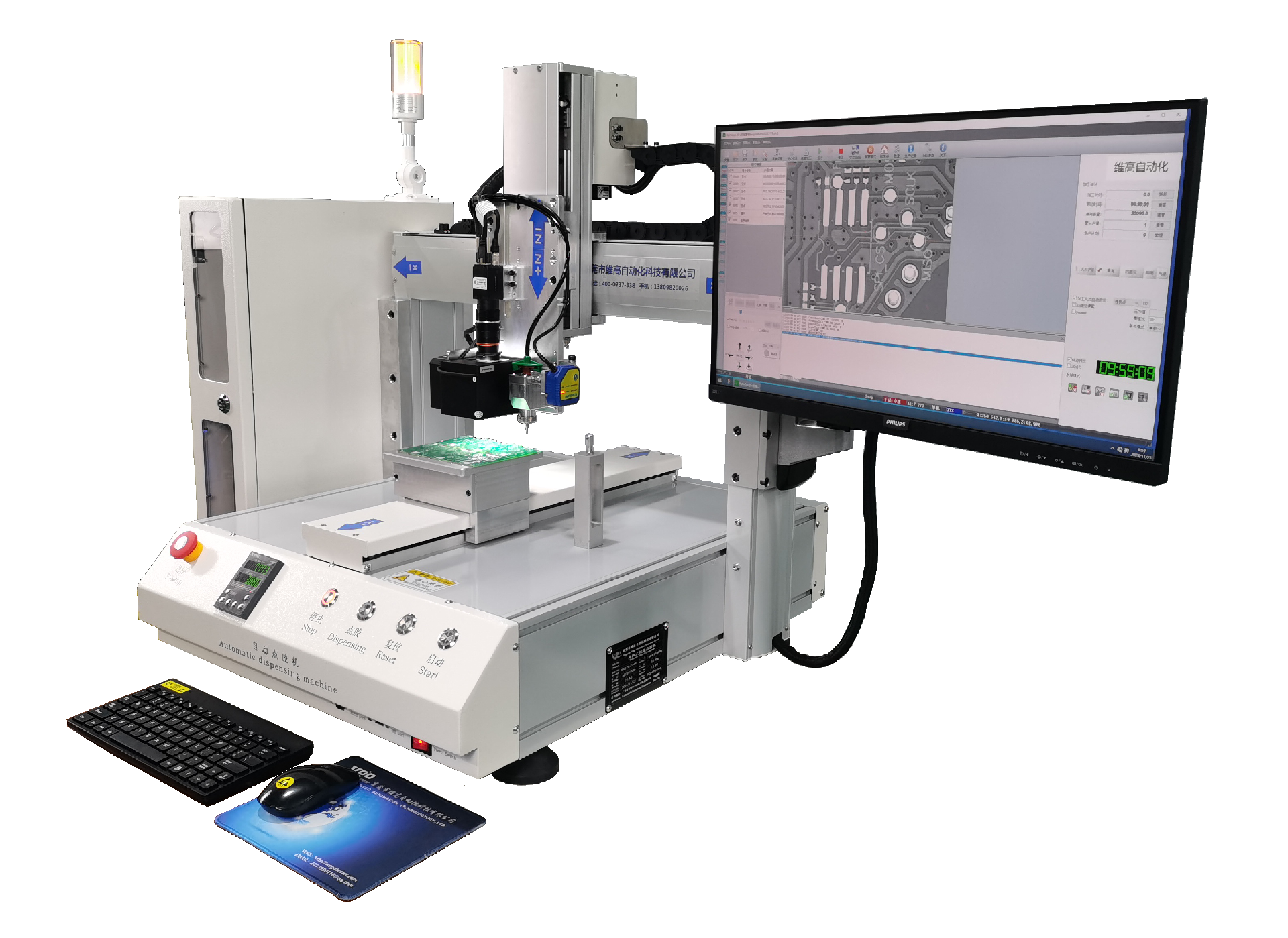

桌面式視覺精密點膠機VGDJ-TS441V-AN
Desktop-style Visual Precision Dispenser
VGDJ-TS441V-AN桌面式視覺精密點膠機，采用視覺定位，激光測距，伺服電機+研磨絲桿模組，配置高精密點膠閥體，適用于高端精密的產品點膠領域，如光模塊、激光雷達、汽車電子、新能源、傳感器等。
產品視頻：
產品特點：
1. 桌面式標準機臺，完美對接生產線；
2. 采用行業尖端精密點膠閥及控制器，點膠精度高；
3. 采用激光位置傳感器測量點膠高度，保護貴重產品；
4. 研磨絲桿+導軌，運動迅捷準確，重復精度±0.02mm；
5. 更換膠筒后采用對針儀校對針頭，精準點膠；
6. 掃碼器掃碼，上傳MES系統；
7. 自主研發點膠控制系統，功能強大。

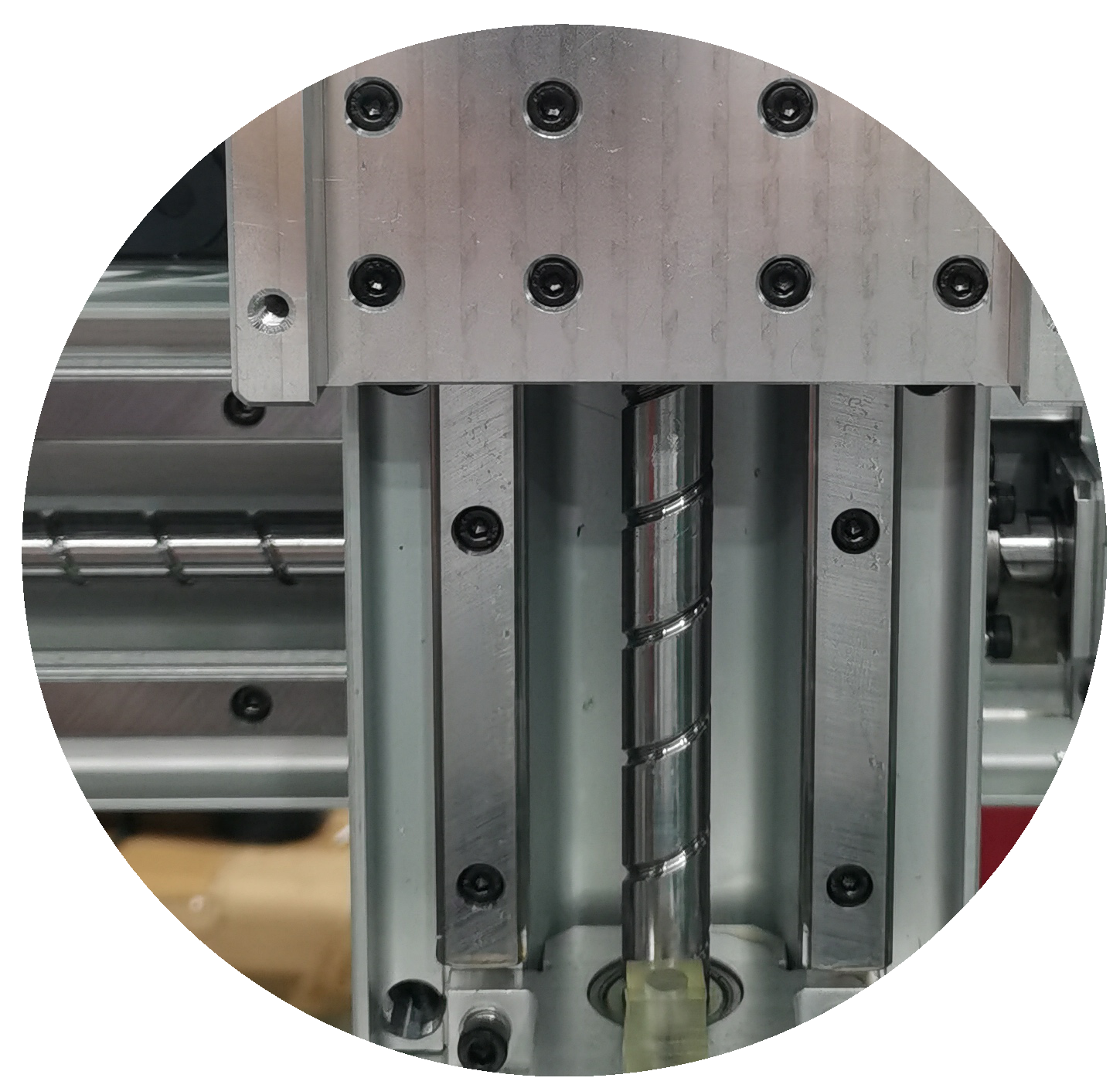

研磨絲桿模組
Z軸測高鏡頭點膠掃碼器組件

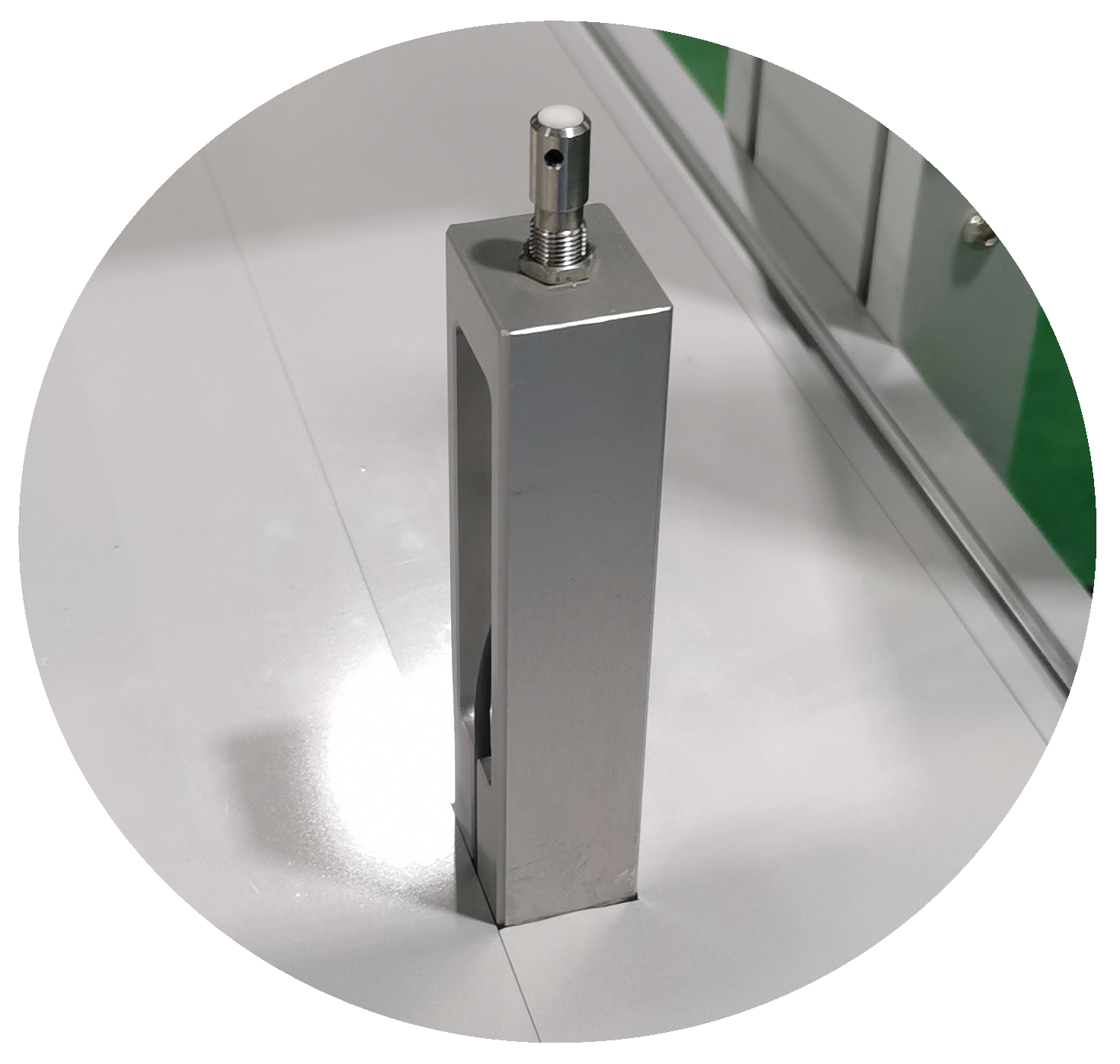

對針儀
技術參數：
設備型號 | VGDJ-TS441V-AN |
PC系統版本 | WIN10正版 |
定位方式 | CCD視覺定位 |
通訊接口 | 串口RS232、以太網RJ45 |
運動控制卡 | 維高4軸運動控制卡 |
編程方式 | 相機編程 |
點膠控制器 | 高精密氣動點膠閥 |
相機+鏡頭 | 海康 |
掃碼槍 | ScanHome |
激光位移傳感器 | Keyence |
對針儀 | 陶瓷按壓式 |
點膠軌跡 | 單點、線段、圓弧、圓、矩形等 |
膠水種類 | 散熱硅脂（定制款）、UV膠密封膠、潤滑膠、銀膠、錫膏等 |
行程/mm | X:400、Y:400；Z:100 |
驅動方式 | 伺服驅動系統 |
傳動方式 | 研磨絲桿+導軌 |
移動速度 | 0-500mm/s |
定位精度 | ±0.02mm |
機架材料 | 板材底座、鈑金罩、鋁合金機架 |
機臺尺寸 | L1300*W760*H860(以實際尺寸為準） |
機臺重量 | 約133kg |
額定電壓 | AC220V 50/60Hz |
額定功率 | 2.5KW |
工作氣壓 | 0.4~0.5MPa |
工作環境 | 20~80%無冷凝；0-40°C |
噪音值 | ≤65dB |
